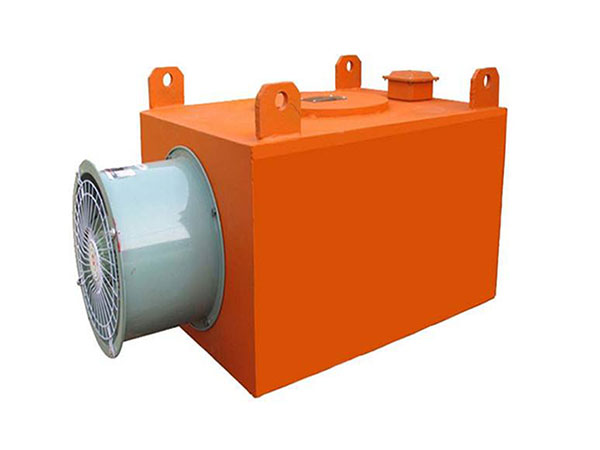

RCDA風冷懸掛式電磁除鐵器

產品詳情

RCDA風冷懸掛式電磁除鐵器磁路采用計算機模擬設計，透磁深度大、磁力強。特殊的風道設計，軸流風機強迫風冷，風量大，風壓高，使線圈散熱快，溫升低，冷熱態(tài)磁場差異小。線圈經特殊的浸漆絕緣及固化處理技術，抗氧化，耐腐蝕，提高整機的絕緣性能，保障長期連續(xù)工作不老化。

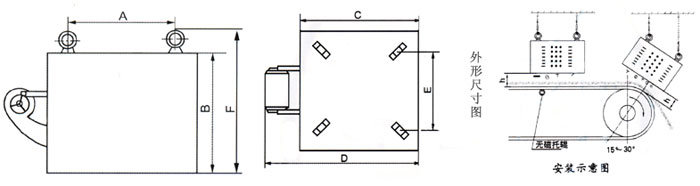

RCDA風冷懸掛式電磁除鐵器安裝示意圖

型號	適應帶寬 mm	額定吊高 h=mm	物料厚度 ≤mm	勵磁功率 ≤kw	磁場強度 ≥mT	風機功率 ≤kw	適應帶速 ≤m/s	工作制	重量 Kg	外形尺寸mm
型號	適應帶寬 mm	額定吊高 h=mm	物料厚度 ≤mm	勵磁功率 ≤kw	磁場強度 ≥mT	風機功率 ≤kw	適應帶速 ≤m/s	工作制	重量 Kg	A	B	C	D.E
RCDA-4	400	100	70	0.6	50	0.15	2.5	連續(xù)	350	620	400	360	240
RCDA-5	500	150	110	1.0	60	0.15			450	710	500	450	340
RCDA-6	600/650	180	130	1.6	60	0.15			620	910	600	480	400
RCDA-6.5	650	200	150	2.0	70	0.37			750	990	650	500	450
RCDA-8	800	250	200	4.0	70	0.37			980	1080	800	600	600
RCDA-10	1000	300	250	6.0	70	0.45			1330	1400	1000	670	800
RCDA-12	1200	350	300	8.0	70	0.45			1950	1600	1200	750	1000
RCDA-14	1400	400	350	10	70	0.8			2870	1910	1400	780	1200
RCDA-16	1600	450	400	15	70	0.8			3800	2010	1600	810	1400
RCDA-18	1800	500	450	20	70	1.3			4500	2360	1800	930	1600
RCDA-20	2000	550	500	25	70	1.3			6900	2560	2000	980	1800

型號		適應帶寬 mm	額定懸掛高度 h=mm	額定高度處磁感應強度 mT	勵磁功率 Kw	驅動電機功率 Kw	主要尺寸mm	重量 KG
型號		適應帶寬 mm	額定懸掛高度 h=mm	額定高度處磁感應強度 mT	勵磁功率 Kw	驅動電機功率 Kw	A×B×C	重量 KG
RCDA-6	T1	650	200	90	4.0	0.25	1150×1280×570	750
	T2			120	6.0	0.55	1150×1280×600	1000
	T3			150	9.5	0.55	1150×1280×625	1270
RCDA-8	T1	800	250	90	6.0	0.55	1250×1380×660	1500
	T2			120	8.5	0.55	1250×1380×700	1700
	T3			150	13.0	1.1	1250×1380×740	2170
RCDA-10	T1	1000	300	90	8.0	0.55	1320×1480×750	2030
	T2			120	12.0	1.1	1320×1480×800	2690
	T3			150	16.0	1.5	1320×1480×830	3450
RCDA-12	T1	1200	350	90	10.5	1.1	1420×1620×840	3000
	T2			120	15.0	1.5	1420×1620×900	4050
	T3			150	20.5	0.55×2	1420×1620×940	5140
RCDA-14	T1	1400	400	90	13.5	1.5	1680×1870×940	4350
	T2			120	18.5	0.55×2	1680×1870×1000	6390
	T3			150	26.0	1.1×2	1680×1870×1050	7340
