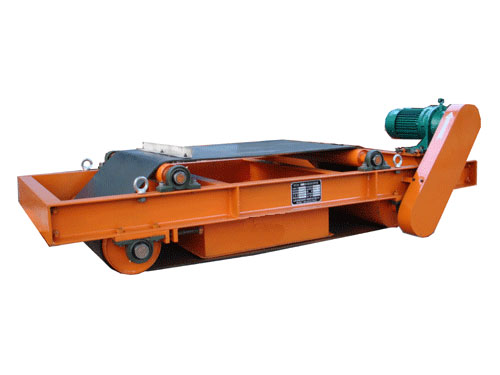

RCYD(C)自卸式永磁除鐵器

產品詳情

RCYD(C)系列自卸式永磁除鐵器是由高性能永磁磁芯、棄鐵皮帶、減速電機、框架、滾筒等部分組成，與各種輸送機配套使用。用于從非磁性物料中自動清除0.1—35公斤重的鐵磁性物質。其內部磁路采用計算機模擬設計、完善的雙磁極結構，保障整機在惡劣環境中無故障長期運行。

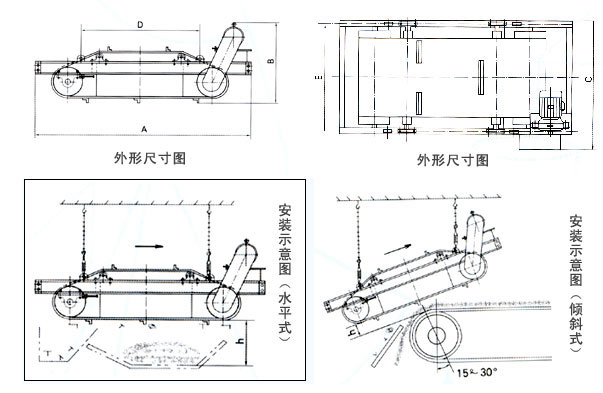

RCYD(C)自卸式永磁除鐵器外形尺寸圖

工作原理：

型號	適應帶寬 mm	額定吊高 h=mm	物料厚度 ≤mm	磁場強度 ≥mT	驅動功率 ≤kw	適應帶速 ≤m/s	工作制	重量 kg	外形尺寸mm
型號	適應帶寬 mm	額定吊高 h=mm	物料厚度 ≤mm	磁場強度 ≥mT	驅動功率 ≤kw	適應帶速 ≤m/s	工作制	重量 kg	A	B	C	D	E
RCYD(C)-5	500	150	100	60	1.5	4.5	連續	750	1900	735	935	950	753
RCYD(C)-6	600	180	130	60	1.5			920	2050	780	1030	1100	753
RCYD(C)-6.5	650	200	150	70	1.5			1200	2165	780	1080	1200	888
RCYD(C)-8	800	250	200	70	2.2			1400	2350	796	1280	1300	1088
RCYD(C)-10	1000	300	250	70	3.0			2120	2660	920	1550	1400	1335
RCYD(C)-12	1200	350	300	70	4.0			3350	2860	1010	1720	1550	1515
RCYD(C)-14	1400	400	350	70	4.0			4450	3225	1050	1980	1800	1755
RCYD(C)-16	1600	450	400	70	5.5			6200	3350	1180	2160	1950	1850
RCYD(C)-18	1800	500	450	80	5.5			8100	3580	1210	2450	2200	2130
RCYD(C)-20	2000	550	500	80	7.5			9700	3800	1300	2700	2400	2410

RCYD(C)-T超強永磁自缷式除鐵器主要技術參數：

型號		適用帶寬 mm	額定吊高 h mm	磁場強度 ≈mT	驅動電機功率 Kw	外型尺寸 mm			懸掛尺寸 mm	適用帶速 ≤m/s	整機重量 Kg
型號		適用帶寬 mm	額定吊高 h mm	磁場強度 ≈mT	驅動電機功率 Kw	L	W	H	懸掛尺寸 mm	適用帶速 ≤m/s	整機重量 Kg
RCYD(C)-6.5	T1	650	200	90	2.2	2160	1075	795	1200×890	4.5	1300
	T2			120	2.2	2160	1075	795	1200×890		1420
	T3			150	2.2	2310	1075	795	1200×890		1750
RCYD(C)-8	T1	800	250	90	2.2	2350	1280	795	1300×1090	4.5	1920
	T2			120	2.2	2350	1280	795	1300×1090		2180
	T3			150	3.0	2520	1253	795	1300×1090		2820
RCYD(C)-10	T1	1000	300	90	3.0	2660	1540	950	1400×1335	4.5	2350
	T2			120	3.0	2660	1540	950	1400×1335		2700
	T3			150	4.0	2760	1540	950	1400×1335		3680
RCYD(C)-12	T1	1200	350	90	4.0	2900	1730	970	1600×1515	4.5	3250
	T2			120	4.0	2900	1730	970	1600×1515		4100
	T3			150	5.5	2900	1730	970	1600×1515		5150
RCYD(C)-14	T1	1400	400	90	4.0	2900	1730	970	1900×1750	4.5	4800
	T2			120	5.5	3225	1980	1180	1900×1750		5600
	T3			150	5.5	3340	1980	1180	1900×1750		7450
RCYD(C)-16	T1	1600	450	90	5.5	3450	2210	1180	2000×1940	4.5	6200
	T2			120	5.5	3450	2210	1180	2000×1940		7750
	T3			150	7.5	3620	2210	1180	2000×1940		1038
RCYD(C)-18	T1	1800	500	90	7.5	3825	2570	1180	2200×2180	4.5	8500
	T2			120	7.5	3825	2570	1180	2200×2180		10850
	T3			150	11.0	4025	2570	1270	2200×2180		14800
RCYD(C)-20	T1	2000	550	90	7.5	4275	2570	1180	2400×2450	4.5	11500
	T2			120	11.0	4275	2570	1250	2400×2450		14270
	T3			150	11.0	4540	2670	1250	2400×2450		19260
RCYD(C)-22	T1	2200	600	90	11.0	4810	2820	1250	2700×2670	4.5	13980
	T2			120	11.0	4810	2820	1250	2700×2670		18350
	T3			150	15.0	4810	2820	1350	2700×2670		25080
RCYD(C)-24	T1	2400	650	90	15.0	5280	3180	1250	3200×2850	4.5	18760
	T2			120	15.0	5280	3180	1350	3200×2850		23870
	T3			150	15.0	5280	3180	1350	3200×2850		29960
